Podłączenie grzejnika łazienkowego - poradnik krok po kroku

Montaż grzejnika łazienkowego: podstawowe informacje

Podłączenie grzejnika łazienkowego wymaga precyzji, aby zapewnić szczelność i maksymalną wydajność cieplną. Maksymalną wydajność cieplną uzyskamy, montując grzejnik w miejscu największych strat ciepła, czyli najczęściej pod oknem lub na zimnej ścianie zewnętrznej. Nie należy instalować grzejnika bezpośrednio przy kratce wentylacyjnej, aby uniknąć wychładzania pomieszczenia. Grzejnik nie powinien wystawać poza parapet i musi być dopasowany do wymiarów pomieszczenia.

Nowoczesne grzejniki elektryczne charakteryzują się różnorodnością form i kolorów, co pozwala na ich łatwe dopasowanie do wystroju łazienki. Mogą stać się doskonałą ozdobą łazienki.

Rodzaje podłączeń grzejników łazienkowych

Zanim przystąpisz do pracy, musisz zidentyfikować rodzaj posiadanej instalacji. Wybór sposobu zasilania zależy od tego, jak wyprowadzone są rury ze ściany lub podłogi. Grzejniki łazienkowe można podłączyć na trzy główne sposoby: dolne, boczne i krzyżowe, co wpływa na ich efektywność i estetykę.

Podłączenie dolne

To obecnie najpopularniejszy standard w nowoczesnym budownictwie. Rury zasilająca i powrotna znajdują się na dole grzejnika. Może występować jako:

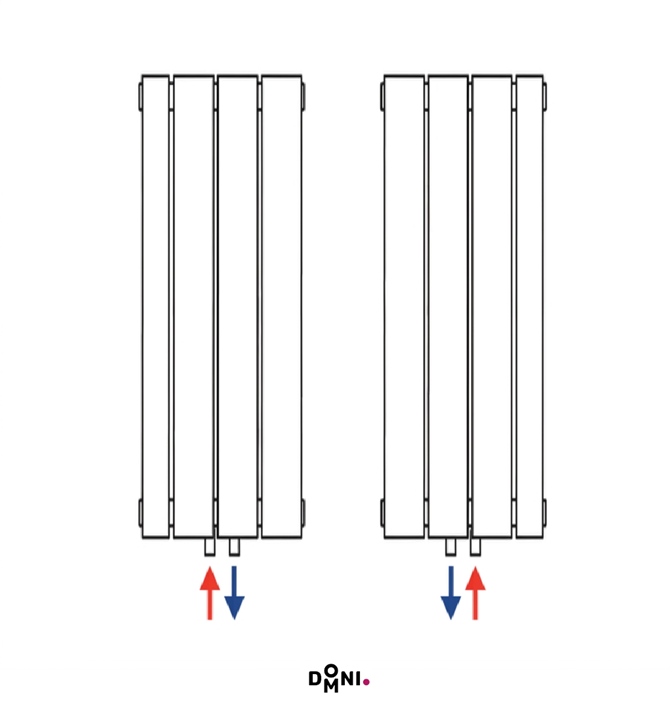

• Podłączenie dolne środkowe (D50): Podłączenie dolne grzejnika polega na podłączeniu dwóch dolnych przyłączy do rury zasilającej i powrotnej, co umożliwia dodatkowy montaż grzałki elektrycznej. Przyłącza znajdują się w osi grzejnika w rozstawie 50 mm. Jest to rozwiązanie najbardziej estetyczne i ułatwiające późniejszą wymianę grzejnika na inny model.

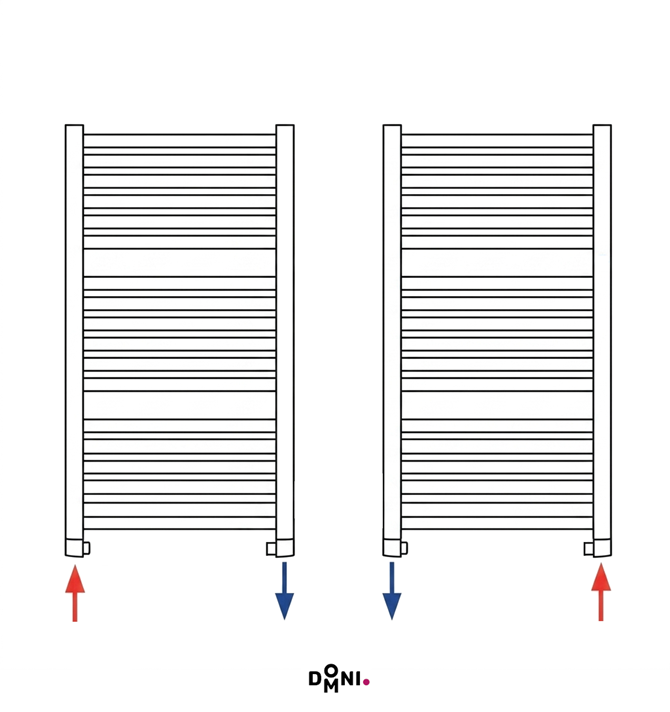

• Podłączenie dolne skrajne: Rury wchodzą w dolne kolektory pionowe po obu stronach grzejnika.

Podłączenie boczne

Najczęściej spotykane w starszych blokach z tzw. pionami. Rury doprowadzane są z boku grzejnika. Kluczowy jest tutaj rozstaw przyłączy grzejnika, który standardowo wynosi 500 mm, co pozwala na montaż drabinki w miejsce starego żeliwnego kaloryfera bez przerabiania instalacji.

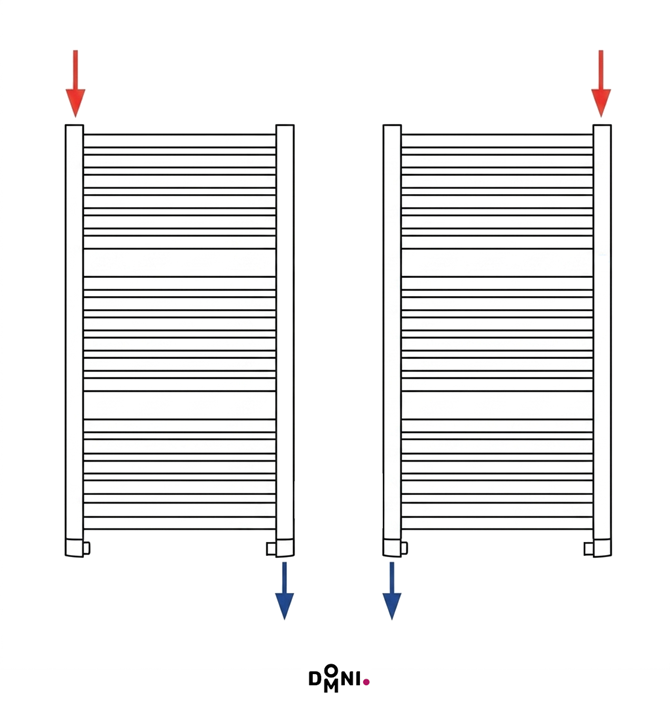

Podłączenie krzyżowe

Podłączenie krzyżowe grzejnika zapewnia równomierny rozkład temperatury, co czyni je najbardziej efektywnym sposobem podłączenia, szczególnie w przypadku długich lub dużych grzejników. Zasilanie podłączane jest u góry z jednej strony, a powrót u dołu po przekątnej.

Jakie zawory i akcesoria wybrać?

Poprawna instalacja hydrauliczna nie obejdzie się bez odpowiedniej armatury. To ona odpowiada za regulację ciepła i możliwość odcięcia wody w razie awarii.

1. Zawór termostatyczny: Pozwala na precyzyjne ustawienie temperatury w łazience. Warto wybrać model z głowicą dopasowaną kolorystycznie do grzejnika.

2. Zestawy zaworowe (proste lub kątowe): Wybór zależy od tego, czy rury wychodzą prostopadle ze ściany, czy z podłogi.

3. Tuleje maskujące i rozety: Estetyczne wykończenie, które ukryje otwory w płytkach.

Szeroki wybór dedykowanych rozwiązań znajdziesz w kategorii akcesoria grzewcze sklepie Domni.

Montaż grzejnika w łazience – instrukcja krok po kroku

Jeśli masz już wybrany grzejnik łazienkowy oraz niezbędne zawory, możesz przystąpić do montażu.

Krok 1: Przygotowanie narzędzi i miejsca pracy

Upewnij się, że zawory główne w mieszkaniu są zakręcone, a woda z układu została spuszczona. Przygotuj klucze nastawne, poziomicę, wiertarkę oraz taśmę teflonową lub pakuły do uszczelnienia gwintów.

Krok 2: Wyznaczenie punktów montażowych

Przyłóż grzejnik do ściany, zachowując zalecane odległości (min. 10–15 cm od podłogi i parapetu). Zaznacz miejsca na uchwyty montażowe. Pamiętaj, aby uwzględnić rozstaw przyłączy, tak aby idealnie pasował do wyprowadzonych rur.

Krok 3: Montaż uchwytów i zawieszenie grzejnika

Wywierć otwory, zamontuj kołki i przykręć uchwyty. Zawieś grzejnik i sprawdź poziomicą, czy wisi idealnie prosto.

Krok 4: Montaż zaworów i połączenie z instalacją

Na gwinty grzejnika nakręć zawór zasilający oraz powrotny, pamiętając o uszczelnieniu. Połącz zawory z rurami instalacji za pomocą złączek zaciskowych.

Krok 5: Napełnienie układu i odpowietrzanie

Powoli odkręcaj zawory, kontrolując, czy nie pojawiają się wycieki. Na koniec użyj kluczyka do odpowietrznika (zazwyczaj w górnej części grzejnika), aż z otworu zacznie lecieć jednostajny strumień wody.

Krok 6: Instalacja grzałki elektrycznej (modele hybrydowe)

W przypadku grzejników łączących funkcję wodną i elektryczną, grzałkę należy umieścić w jednym z dolnych otworów montażowych. Pamiętaj o żelaznej zasadzie: urządzenie musi być ustawione pionowo, a kabel zasilający musi wychodzić do dołu. Montaż grzałki „do góry nogami” jest niedopuszczalny, ponieważ prowadzi do szybkiego przegrzania i trwałego uszkodzenia elektroniki.

Grzejniki wyłącznie elektryczne

Jeśli Twój model jest typowym „elektrykiem”, najprawdopodobniej jest on już fabrycznie zalany specjalnym płynem i posiada zamontowaną grzałkę. Pod żadnym pozorem nie podłączaj takiego grzejnika do domowej instalacji C.O.

Sposoby zasilania

Masz dwie opcje podłączenia urządzenia do sieci:

• Standardowa: Wpięcie wtyczki do najbliższego gniazdka elektrycznego.
• Podtynkowa: Stałe połączenie z instalacją (wymaga interwencji uprawnionego elektryka).

Czego unikać? Najczęstsze błędy montażowe

Złe podłączenie grzejnika drabinkowego może skutkować jego niską wydajnością lub awarią. Zwróć szczególną uwagę, aby nie powielić poniższych błędów:

• Błędna pozycja grzałki: Montowanie jej w górnej części grzejnika zamiast u dołu.
• Zignorowanie odpowietrzania: Pozostawienie powietrza w układzie drastycznie obniża moc grzania.
• Zamiana przyłączy: Pomylenie rury zasilającej z powrotną przy montażu zaworów.
• Brak zaworów odcinających: Kluczowe w modelach kombinowanych (hybrydowych), aby móc korzystać z grzałki poza sezonem grzewczym.
• Błędy elektryczne: Podłączenie bez odpowiedniego zabezpieczenia (wyłącznika różnicowoprądowego), co zagraża bezpieczeństwu użytkowników.
• Pomyłka typów: Próba wpięcia grzejnika dedykowanego wyłącznie do prądu w obieg wodny instalacji domowej.

UWAGA: Poprawny montaż to nie tylko kwestia ciepła w łazience, ale przede wszystkim bezpieczeństwa Twojego i Twoich bliskich. Jeśli masz wątpliwości przy podłączeniu elektrycznym, zawsze proś o wsparcie fachowca.

Popularne grzejniki łazienkowe dostępne w Domni

FAQ – Najczęściej zadawane pytania

Grzejnik łazienkowy z grzałką elektryczną czy bez?

Grzałka elektryczna do grzejnika łazienkowego pozwala na jego użytkowanie poza sezonem grzewczym, co zwiększa funkcjonalność urządzenia.

Czy można zabudować grzejnik łazienkowy?

Nie jest to rozwiązanie polecane przez hydraulików i specjalistów z zakresu  Montaż i podłączenie grzejnika łazienkowego na odsłoniętej ścianie poprawia wydajność, natomiast zabudowanie grzejnika obniża jego efektywność nawet o kilkanaście procent.

Czy mogę zamontować grzejnik łazienkowy tyłem do przodu?

Nie, większość grzejników ma określoną stronę frontową ze względu na konstrukcję uchwytów oraz kierunek przepływu wody w kolektorach.

Jaka powinna być odległość grzejnika od ściany?

Standardowo jest to około 3–5 cm. Odpowiedni dystans zapewnia właściwą cyrkulację powietrza i oddawanie ciepła. Grzejnik powinien być zamontowany też minimum 10–15 cm nad podłogą oraz kilka centymetrów od sufitu.

Dlaczego grzejnik grzeje tylko w połowie?

Przy błędnym podłączeniu rur grzejnik może nagrzewać się tylko częściowo, dlatego należy zawsze sprawdzać instrukcję producenta. Najczęstszą przyczyną problemu jest jednak zapowietrzenie układu lub zbyt słaby przepływ wody. Jeśli odpowietrzanie nie pomoże, sprawdź nastawy wstępne na zaworze termostatycznym.

Źródła

Podczas przygotowywania niniejszego poradnika oparto się na ogólnych standardach technicznych oraz oficjalnych materiałach udostępnianych przez wiodących producentów rozwiązań grzewczych. Poniższe zasoby stanowią rzetelne źródło wiedzy uzupełniającej w zakresie specyfikacji technicznej, konserwacji oraz bezpiecznego montażu urządzeń:

• Instal-Projekt – Strefa Projektanta i Dokumentacja: Kompleksowa baza wiedzy zawierająca instrukcje montażu grzejników w systemach C.O., wytyczne dotyczące instalacji grzałek elektrycznych oraz schematy podłączeń (np. instrukcje dla serii Inventio czy grzałek HOT SMART).

• Deante – Instrukcje i Specyfikacje Techniczne: Szczegółowe instrukcje obsługi grzejników łazienkowych, zawierające kluczowe informacje na temat stref bezpieczeństwa w łazience oraz dopuszczalnych odległości od źródeł wody.

• Excellent – Materiały techniczne i montażowe: Dokumentacja techniczna i instrukcje krok po kroku dla popularnych serii grzejników (m.in. Conti, Brego, Meteor), uwzględniająca zasady poprawnego poziomowania oraz montażu ściennego.

• Muniak, Damian Piotr. "Grzejniki łazienkowe-dobór i podłączenia." Polski Instalator (2022).: Materiały techniczne dotyczące typów podłączeń (dolne, boczne, krzyżowe) oraz optymalizacji wydajności cieplnej poprzez właściwe umiejscowienie urządzenia.
